ADataMatrixi10 x 10on väikseim ECC 200 DataMatrixi sümbol, mis koosneb 10 x 10 võrgustikust, mida kasutatakse väga väikeste andmekoguste kodeerimiseks.

Tänu oma minimaalsele jalajäljele - sageli umbes 1 mm - DataMatrix10 x 10seda kasutatakse laialdaselt sellistes tööstusharudes nagu lennundus, elektroonika ja meditsiiniseadmed, kus märgistusruum on äärmiselt piiratud.

Kuid selle kompaktse suurusega on ranged piirangud. DataMatrix10 x 10saab salvestada ainult mõningaid märke ja nõuab täpset kontrolli märgistamise ja skaneerimise tingimuste üle.

See juhend selgitab selle suurust, võimsuse piiranguid ja millal see on õige valik reaalsetes rakendustes.

Mis on DataMatrix 10 x 10? (Definitsioon ja praktiline tähendus)

DataMatrix10 x 10on 2D viivakood, mis koosneb10 rida x 10 veergu (100 mooduli)ECC 200 standardi järgi.

Kuigi see koosneb 100 moodulist, on oluline osa sellest ruumist reserveeritud struktuurilistele mustritele ja vigade parandamisele. See jätab tegelikele andmetele ainult minimaalse ala, mis põhimõtteliselt määratleb, kuidas sümbolit praktikas kasutatakse.

Teisisõnu, et10 x 10formaat ei ole olemas paindlikkuse, vaidäärmuslikud ruumipiirangud.

DataMatrix 10 x 10 võimsuse piirid (mida sa tõesti saad kodeerida)

Ainus kõige olulisem piirang on andmevõimsus ja see on see, kus paljud rakendused ebaõnnestuvad.

Kuigi sümbol sisaldab 100 moodulit, on tegelike andmete jaoks saadaval ainult väike osa. Ülejäänud on reserveeritud:

• Finder mustri (L-kujuline piir)

• Ajastusmuster

Vigade parandamine (Reed-Solomon, ligikaudu 25%)

Selle tulemusena on kasulik koormus äärmiselt piiratud.

Praktilised võimsuse piirangud:

Vastavalt ECC 200 spetsifikatsioonile on maksimaalne võimsus10 x 10DataMatrix on:

•Numbriline: 6 numbrit

•Tähtisõnastik: 3 märki

•Binaarne: 1 bait

Peamised ülevaated:

A10 x 10DataMatrix ei ole "väike, kuid paindlik".Rangelt piiratudIsegi üks täiendav märk sunnib sümboli laiendama.

Näiteks proovimine kodeerida "1234567" loob automaatselt12 x 12 sümbolei ole10 x 10.

DataMatrixi füüsiline suurus 10 x 10 (mooduli suurus ja vaikne tsoon)

Kui andmed on määratletud, on järgmine piirang füüsiline suurus.

Lõplikud mõõtmed sõltuvadX-mõõde (mooduli suurus). Täpsete märgistussüsteemide puhul võib see olla kuni 0,1 mm.

Tüüpilised füüsilised mõõtmed:

•Maatriisi suurus:määratakse mooduli suurusega (X-mõõte), mitte fikseeritud

•Vaikne tsoon:vähemalt 1 mooduli laius mõlemal küljel

•Kogu vajalik ruum:sõltub mooduli suurusest ja sisaldab vaikset tsooni

Näiteks mooduli suurusega 0,25 mm, a10 x 10DataMatrix oleks ligikaudu 2,5 mm x 2,5 mm (välja arvatud vaikne tsoon) ja suurem, kui vaikne tsoon on kaasatud.

Paljud märgistamise vigad ei ole põhjustatud kodeerimisvigadest, vaid ebapiisavast vaiksest tsoonist või sümboli ümber olevast halvast kontrastist.

DataMatrixi suuruse võrdlus (10 x 10 vs suuremad sümbolid)

Otsustada, kas10 x 10on asjakohane, aitab seda võrrelda järgmise suurusega.

Praktiline reegel:Kui teie andmed on isegi veidi keerulised, ei ole 10 x 10 tavaliselt õige valik.

Millal kasutada DataMatrix 10 x 10 (reaalsed tööstuslikud rakendused)

Selle piirangute tõttu kasutatakse seda sümbolit ainult väga konkreetsetes stsenaariumides.

1. PCB ja mikroelektroonika

PCB tootmisel on kättesaadav märgistusruum äärmiselt piiratud.Et sobida sees a10 x 10sümbol, tootjad sagelikompressioon andmevormingud (nt base-36 kodeerimine).

2. Meditsiinilised vahendid ja implantaadid

Kirurgilised vahendid peavad läbima korduvad steriliseerimissüklid.Sildid lagunevad kiiresti, seega on vaja püsivat märgistamist.

A10 x 10DataMatrix võimaldab jälgitavustilma et see mõjutaks kasutatavust või struktuurilist terviklikkust.

3. Aerospace ja täpsuse komponendid

Lennunduses peavad isegi väikesed osad olema jälgitavad.Kuid märgistamine ei tohi komponenti nõrgendada.

See loob ideaalse kasutuskoha üliväikestele sümbolidele.

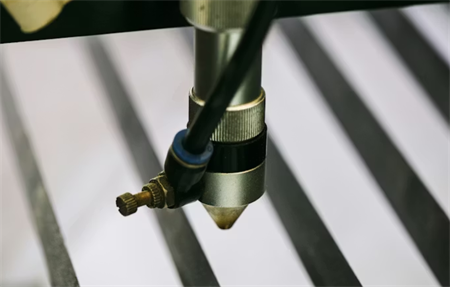

Otsene osa märgistamine (DPM): miks kasutatakse 10 x 10

Enamikul reaalsetes juhtudel on DataMatrix10 x 10KasutatakseOsade otsene märgistamine (DPM).

Etikettide trükkimise asemel rakendatakse koodi otse, kasutades:

• Lasermärgistus

• Dot peening

• Keemiline trahvimine

Eeliseks on vastupidavus.Kompromiss on see, etLugemisvõime muutub palju raskemaks kontrollida.

Loetavuse väljakutsed (ja kuidas neid lahendada)

Sellisel skaalal ei ole koodi genereerimine raske osa.Loe seda usaldusväärselt.

Tavalised küsimused hõlmavad:

• Peegeldus metallpindadel

• Väike kontrast pärast märgistamist

• Ebapiisav mooduli määratlus

Tööstuslikud lahendused:

Tööstuslikud nägemissüsteemid (mitte tarbijate skannerid)

•Dsome valgustus vähendada peegeldusi

• Optimeeritud laseri parameetrid kõrge kontrasti jaoks

Need on tavaliselt valideeritud ISO DPM kvaliteedistandardite kohaselt.

Kuidas luua DataMatrix 10 x 10 õigesti

Edukalt luua a10 x 10sümbol:

1.Hoidke andmed äärmiselt lühikeseks (soovitatav 6 numbrit või vähem)

2.Kasutage ECC 200-ga vastavat kodeerimistarkvarat

3.Kontrollige sümboli suurust enne märgimist

4.Katse loetavus reaalsetes tingimustes

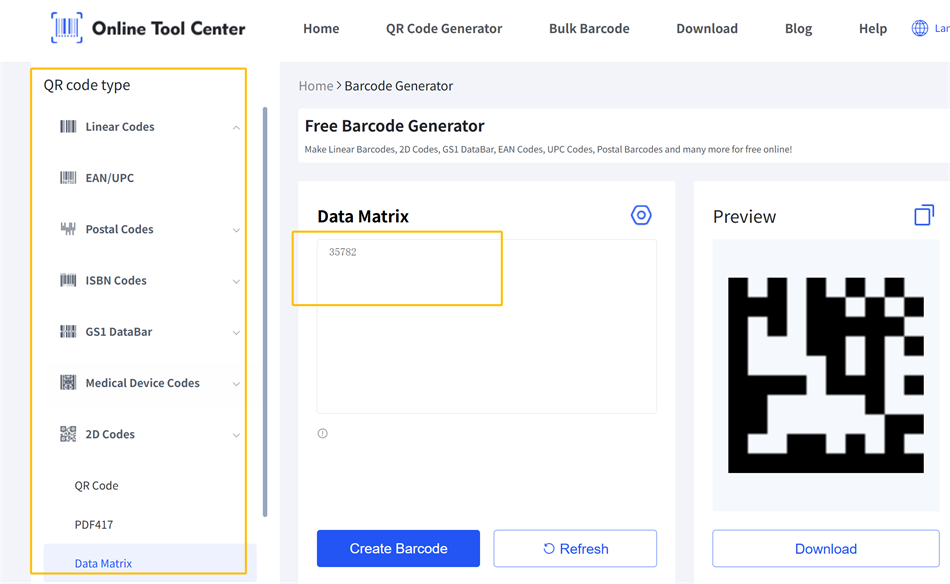

Praktikas on paljutasuta online 2D viivakoodide generaatoridmis võimaldab kiiresti luua DataMatrix 10 x 10. Protsess on tavaliselt lihtne - lihtsalt sisestage oma andmed ja tööriist genereerib sümboli automaatselt.

Põhireeglid:Kui teie andmed ei sobi loomulikult piiri, ärge sunnitke neid - kasutage selle asemel suuremat sümbolit.

Järeldus: Kui 10 x 10 on õige valik

DataMatrix10 x 10see ei ole üldkasutatav viibakood, vaid lahendus äärmuslikele ruumipiirangutele.

Õigesti kasutatud võimaldab see jälgitavust kõige väiksematel komponentidel. Kui seda kasutatakse ebaõigesti, põhjustab see sageli lugematuid koode.

Lõpuks sõltub edu vähem sümboli loomisest ja rohkem kogu märgistamise ja skaneerimise protsessi kujundamisest selle piirangute ümber.

Sagedad küsimused DataMatrix 10 x 10 kohta

Q1: Mis on väikseim DataMatrixi suurus?

Kõige väiksem tavaliselt kasutatav ECC 200 DataMatrixi suurus on10 x 10.

Q2: Kui palju andmeid saab10 x 10DataMatrixi pood?

Kuni 6 numbrit või 3 tähemärki.

Q3: Kas nutitelefonid skaneerivad10 x 10Koodid?

Mõned nutitelefonid saavad skaneerida DataMatrixi koode, kuid10 x 10sümbolid - eriti DPM või madala kontrasti tingimustes - skaneerimise usaldusväärsus on sageli piiratud.
